III . КЛАССИФИКАЦИЯ ОТКОСОВ И ОСНОВНЫЕ ФОРМЫ НАРУШЕНИЯ ИХ ОБЩЕЙ УСТОЙЧИВОСТИ
- В зависимости от инженерно-геологических особенностей грунтовой толщи, слагающей откос и его основание, а также от гидрогеологических условий работы, откосы насыпей и выемок следует классифицировать в соответствии с табл. 2 .
Таблица 2
Тип земляного полотна
|
Строение откоса
|
Характер слоистости
|
Тип откоса по воздействию на него подземных и поверхностных вод
|
Насыпь (Н)
|
А. Однородный
|
-
|
1. Безводный
|
Б. Слоистый
|
-
|
2. Подверженный силовому воздействию воды
|
Выемка (В)
|
А. Однородный
|
-
|
1. Безводный
|
Б. Слоистый
|
I . Горизонтальные слои
|
|
|
II . Падение в сторону выемки
|
2. Несущий поток грунтовых вод
|
|
III . Падение от выемки
|
|
|
IV . Сложное расположение слоев
|
|
- По табл. 2 устанавливается индекс классификационной группы откоса, устойчивость которого требуется определить. Например, откосу выемки, сложенному горизонтальными слоями, не несущими грунтовой воды, соответствует индекс (В)-Б- I -1.
- При выборе расчетной схемы и метода расчета устойчивости проектируемого или существующего откоса необходимо учитывать возможность различных форм нарушения общей устойчивостиоткоса (см. табл. 3 и рис. 3 ).

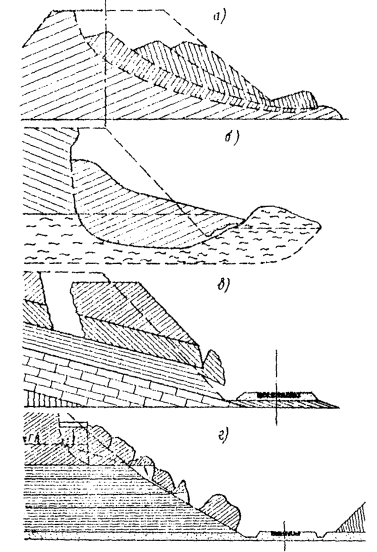

Рис. 3. Основные формы нарушения общей устойчивости откосов: а - обрушение со срезом и вращением; б - скол при просадке; в - скольжение; г - оползень-сдвиг
- Наиболее вероятная форма (или формы) нарушения устойчивости устанавливается с учетом всей совокупности местных условий в зависимости от классификационной группы откоса в соответствии с указаниями пп. 14, 15 и 55.
Таблица 3 Основные формы нарушения общей устойчивости откосов автодорожных и железнодорожных насыпей и выемок (на основе классификации проф. Н.Н. Маслова)
Формы нарушения общей устойчивости
|
Характер деформации
|
Характерные особенности строения толщи откоса
|
Обрушение со срезом и вращением
|
Перемещение части откоса в результате среза по критической поверхности, обычно близкой по форме к кругло-цилиндрической, с некоторым поворотом вокруг горизонтальной оси
|
Откосы, сложенные глинистыми грунтами, с достаточно однородным строением
|
Скол при просадке
|
Вертикальное перемещение (опускание) с боковым движением части откоса в результате выдавливания или выноса грунта неустойчивых слоев, залегающих в толще откоса или в его основании
|
Наличие в толще откоса или его основании низкопрочных грунтов, способных выдавливаться под воздействием вышележащих слоев; наличие гидродинамически неустойчивых песков-плывунов; наличие гидронестойких пород (каменная соль, гипс и т.п.) или резко просадочных пород и т.п.
|
Скольжение
|
Сдвиг части откоса по наклонным плоскостям напластований, древних смещений и т.п.
|
Наличие ясно выраженной, определяемой геологическим строением толщи поверхности скольжения со значительным углом падения в сторону откоса
|
Оползень-сдвиг
|
Почти горизонтальное перемещение части откоса под воздействием бокового давления земляных масс (распора) и фильтрационного давления по слабой прослойке или по увлажненной поверхности подстилающего глинистого пласта при горизонтальном его залегании
|
Наличие слоистого строения толщи с увлажненными мягкими пластичными глинистыми прослойками, залегающими горизонтально или с малым падением
|
|
|
